FART中的脱壳点-脱壳组件

上一章对Dalvik和ART下的函数抽取方案进行了分析，本章开始FART框架的解析——本章主要解析FART框架中的脱壳组件

FART框架

框架构成

框架分为三个组件：

脱壳组件：脱壳组件可以把dex的整体结构性内容脱下来，如果是函数抽取类型的壳脱下来的函数体是空的

主动调用组件：通过主动调用让壳自己把抽取的函数代码还原回来，可以用这种方法补完函数体内容

修复组件：将整体结构和函数内容做一个整合，修复完整的dex
FART也是可以脱Dalvik类型的壳的，不过现在Dalvik几乎已经见不到了

脱壳组件部分可以参考我们前面几章分析源码的时候找到的脱壳点：

dex2oat的编译过程最后会调用CompileMethod()将函数编译为二进制代码

在编译之前会对dex中的方法进行检查，检查符合编译条件的将其编译为二进制代码。在else中看到用来初始化的方法是不需要进行编译的

初始化方法的执行流程

先暂停捋一下初始化方法的执行流程

在ART下有两种函数执行模式

interpreter模式：由ART下的解释器解释执行

quick模式：直接运行dex2oat编译生成的arm指令

不论壳有没有执行dex2oat，它的初始化方法始终是运行在interpreter模式下的。所以它必须经过ART下的解释器去取出code_item中的每一条smali指令，然后解释执行。

ART的解释器在不同的Android版本中有不同的实现：

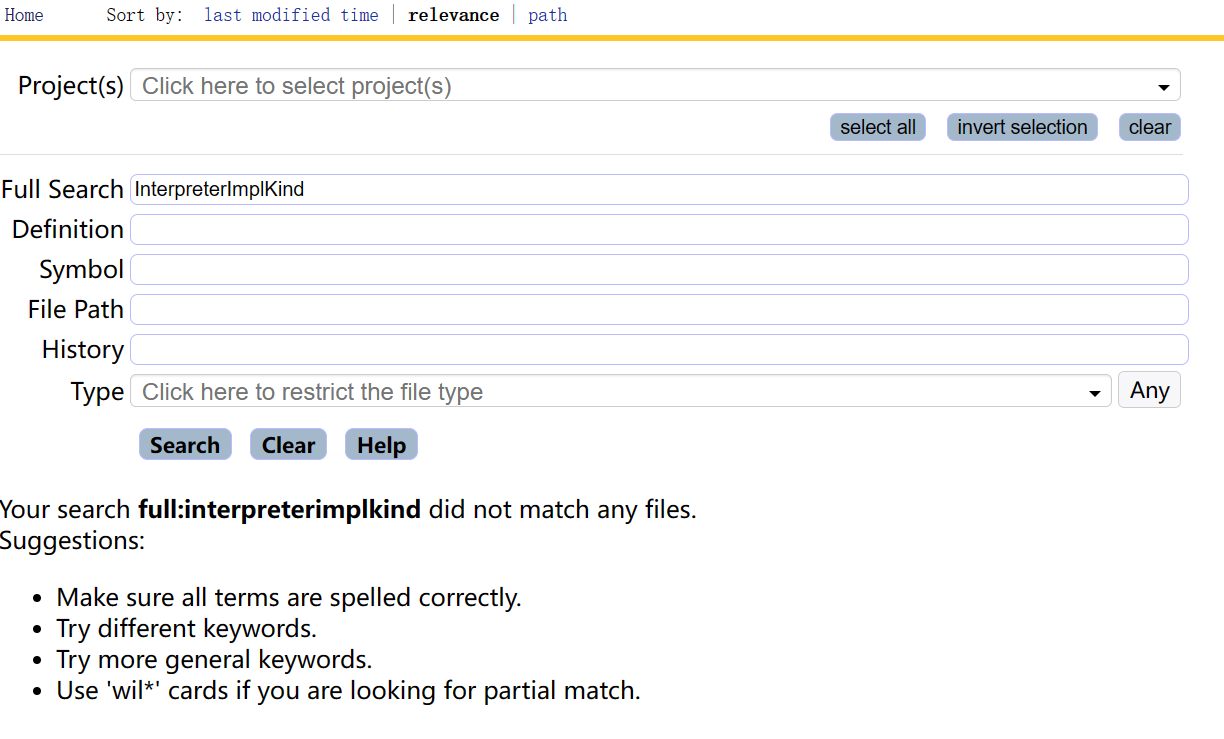

Android 13.0没有这个解释器了 Android 12~8

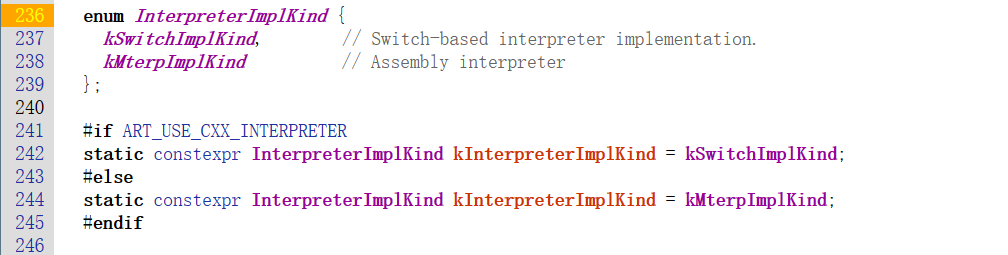

8~12解释器有两种实现，一种是switch结构另一种是汇编结构的。默认使用汇编结构

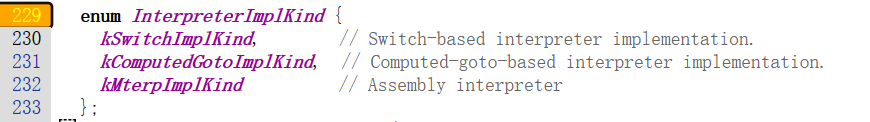

Android 7

在7.0中还有另外一种通过go-to跳转表的实现

本次我们的测试设备使用的是Android8.0

在ART中，每个Java方法（包括构造函数/初始化函数）都有对应的art method对象。这个method对象包含了method的信息，例如method的字节码指令、参数类型、返回类型等。

ART method对象提供了一个GetDexFile方法，可以用来获取当前方法所属的DexFile对象。

可以在源码中查看DexFile对象，里面包含有Begin()和Size()两个函数

有了这两个函数我们就可以获取到当前dex在内存中的起始地址和大小了

编写脱壳组件

接下来可以通过这个链条，来dump初始化的时候映射在内存中的dex

通过ART method对象 → GetDexFile获取到DexFile → DexFile中的Begin()和Size()获取到dex

ArtMethod* artmethod = shadow_frame.GetMethod();
if(strstr(artmethod->PrettyMethod().c_str(),"<clinit>")){
    // inline const DexFile* ArtMethod::GetDexFile()
    const DexFile* dexfile = artmethod->GetDexFile();
    /*
    const uint8_t* Begin() const {
    return begin_;
    }

    size_t Size() const {
    return size_;
    }
    */
    const uint8_t* begin = dexfile->Begin();
    size_t size = dexfile->Size();

    char dexfilepath[100] = {0};
    sprintf(dexfilepath, "/sdcard/%d_%d_Excute.dex", (int)size, getpid());
    int fd = open(dexfilepath, O_CREAT|O_RDWR, 0666);
    if(fd > 0){
        int number = write(fd, begin, size);
        if(number > 0){};
        close(fd);
        }
    }
